產品說明

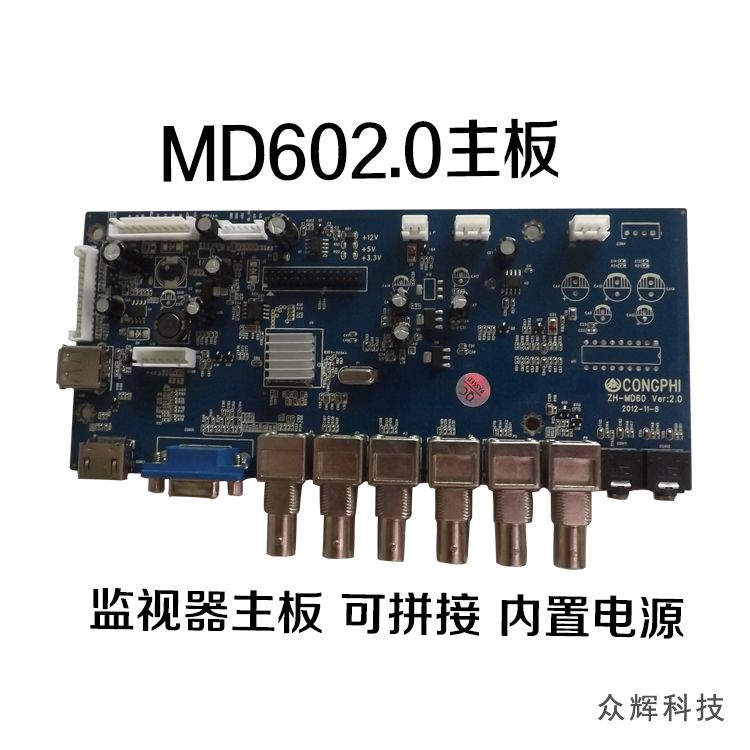

監視器主板哪家好 眾輝監視器主板專業保證 ZH-MD60大尺寸監視主板批發
一、產品特點
1、 ZH-MD60 是專為簡單拼接和液晶監視器而設計，采用高性能圖形圖像處理芯片，內置1GB DDR3 內存，主頻高達1333MHz。高性能的CPU，強大的3D 處理功能，配上高性能高速內存，讓圖像完美再現。
2、該芯片支持PAL，SECAM，NTSC 制式視頻信號，提供AV 、YPbPr、VGA、HDMI 接口輸入，全面支持
1080P 高清信號輸入，支持WUXGA 全高LCD 和同等規格PDP，具有強大的數字音頻功放，提供2×6W 4Ω
的輸出功率。
3、內置溫控風扇,溫度保護系統,工業級設置,軍工級品質。
二、 產品特性說明
1）通道VGA/HDMI
| 色彩 | 24bit |
| 行同步范圍 | 30-80KHZ |
| 場同步范圍 | 50-75HZ |
2）接口
輸入
| VGA | 15 針D-Sub |
| HDMI | 19針標準HDMI 接口 |
| USB | 支持固件升級，1080P 常用格式視頻播放等。 |
| CVBS | BNC 端子 |
| YPbPr | BNC 端子 |
| AUDIO | CVBS、YPbPr 共用一路輸入，PC 獨立一路輸入， 標準3.5 寸耳機孔。 |
輸出
| PANEL 接口 | LVDS 2*15 2.0 直插針座 |
| 功放 | 2.54 4PIN 針座 |
3）電 源
| 輸入電源 | DC 12V、5V |
| 驅頻電壓 | 3.3、5V、12V |
| 電源操作 | 正常工作模式,省電工作模式 |
| 電源管理 | 待機功耗<1W |
其 他
三、使用要求
*相對濕度≤80％.
*存儲溫度 -10~+60 度.
*使用溫度 -30~+65 度.
*整機裝配和運輸過程中注意防靜電處理.
*整機裝配時，可下裝或側裝，但不要使板子變形或扭曲，勿受重壓.
*各端子孔的開孔不要過小，特別是HDMI 端子開孔，以免安裝時整機變形導致擠壓端子.
*本板和配套的模塊板之間的連接線不可過長，否則可能會影響性能和圖像質量.
*整機內部配線合理，各連接線盡可能不要直接從PCB 板上穿越，特別是從主芯片上方穿越，以免影響整
機EMC 的性能.
*為了整機達到更好的EMC 效果，建議主板和屏之間連接的LVDS 雙絞緊密，盡可能采取屏蔽線，有條件的
在靠近板端的線上穿上磁環.
*主板的HDMI 和HDCP 都已經通過相關認證，但只是內部標準測試認證，如果您需要合法使用HEMI 和HDCP
功能，請自行到相關協會申請成為會員.
*本產品在板卡和外包裝上都有ROHS 標識，符合ROHS 標準.
*如果要使用拼接功能，請?zhí)崆罢f(shuō)明。
| 功放 | 2*6W 4Ω |
| 按鍵控制 | MENU,POWER,SOURCE,CH+,CH-,UP,DOWN |
| OSD 語言 | 中文,英文等多國語言(其他語言可按要求添加) |
三、使用要求
*相對濕度≤80％.
*存儲溫度 -10~+60 度.
*使用溫度 -30~+65 度.
*整機裝配和運輸過程中注意防靜電處理.
*整機裝配時，可下裝或側裝，但不要使板子變形或扭曲，勿受重壓.
*各端子孔的開孔不要過小，特別是HDMI 端子開孔，以免安裝時整機變形導致擠壓端子.
*本板和配套的模塊板之間的連接線不可過長，否則可能會影響性能和圖像質量.
*整機內部配線合理，各連接線盡可能不要直接從PCB 板上穿越，特別是從主芯片上方穿越，以免影響整
機EMC 的性能.
*為了整機達到更好的EMC 效果，建議主板和屏之間連接的LVDS 雙絞緊密，盡可能采取屏蔽線，有條件的
在靠近板端的線上穿上磁環.
*主板的HDMI 和HDCP 都已經通過相關認證，但只是內部標準測試認證，如果您需要合法使用HEMI 和HDCP
功能，請自行到相關協會申請成為會員.
*本產品在板卡和外包裝上都有ROHS 標識，符合ROHS 標準.
*如果要使用拼接功能，請?zhí)崆罢f(shuō)明。
?
