1、產品概述

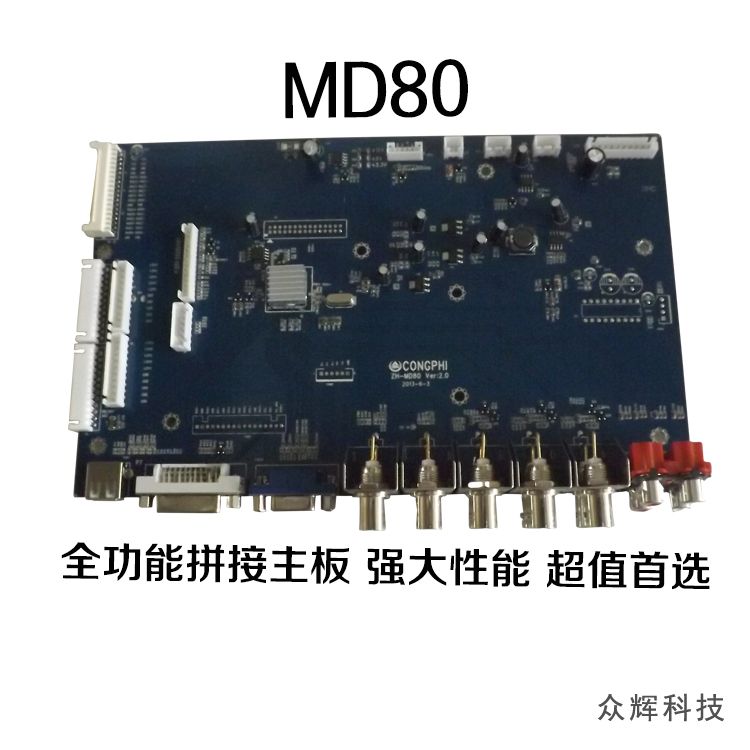

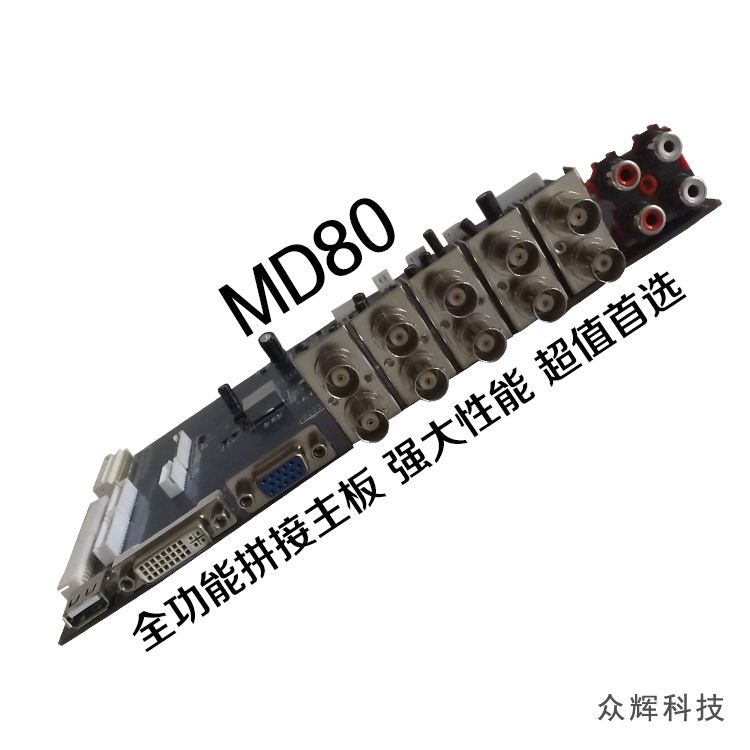

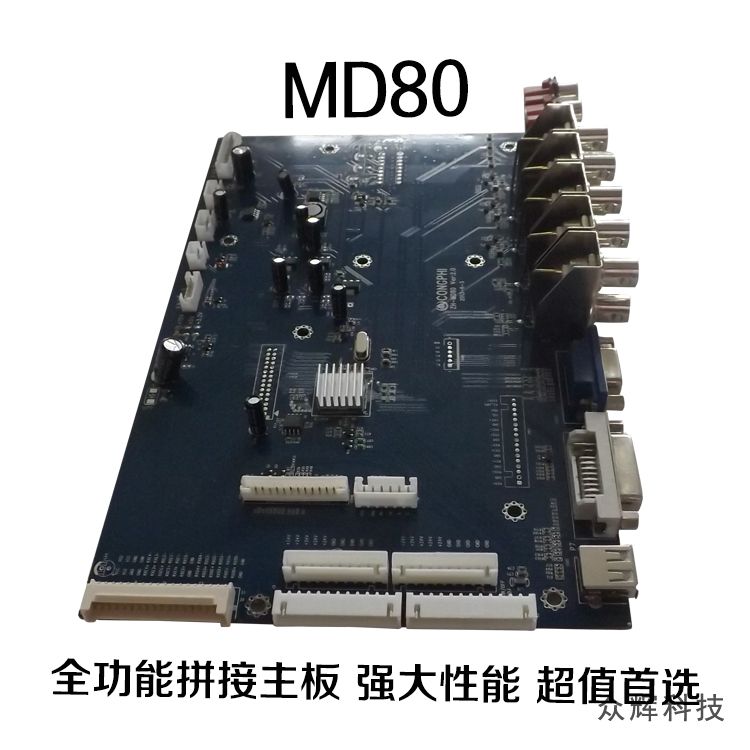

ZH-MD80 是專為簡單拼接和液晶監視器而設計，采用182VG芯片，比V56和V59高出一個檔次，畫質更細膩更穩定，內置1GBDDR3 內存，主頻高達1333MHz。高性能的CPU，強大的3D 處理功能，配上高性能高速內存，讓圖像完美再現。該芯片支持PAL，SECAM，NTSC 制式視頻信號，提供AV 、YPbPr、VGA、DVI 接口輸入，全面支持1080P 高清信號輸入，支持WUXG全高LCD 和同等規格PDP，具有強大的數字音頻功放，提供2×7W 4Ω的輸出功率。
2、產品特性說明
1、通道VGA/DVI
色彩 | 24bit |
行同步范圍 | 30-80KHZ |
場同步范圍 | 50-75HZ |
2、接口
輸入
VGA | 15 針D-Sub |
DVI | 24+5針標準接口 |
USB | 支持固件升級，1080P常用格式視頻播放等。 |
CVBS*3 | BNC 端子 |
YPbPr | BNC 端子 |
AUDIO | CVBS、YPbPr 共用一路輸入，PC獨立一路輸入，RCA接口 |
輸出
PANEL 接口 | LVDS 2*15 2.0 直插針座/2*18 2.0兼容針座 |
功放 | 2*7W 4Ω2.54 4PIN 針座 |
3、電源
輸入電源 | DC 12V、5V |
驅頻電壓 | 3.3、5V、12V |
電源操作 | 正常工作模式,省電工作模式 |
電源管理 | 待機功耗<1W |
4、其他
功放 | 2*7W 4Ω |
按鍵控制 | MENU,POWER,SOURCE,CH+,CH-,UP,DOWN |
OSD 語言 | 中文,英文等多國語言(其他語言可按要求添加) |
3、使用要求
*相對濕度≤80％.
*存儲溫度 -10~+60 度.
*使用溫度 -30~+65 度.
*整機裝配和運輸過程中注意防靜電處理.
*整機裝配時，可下裝或側裝，但不要使板子變形或扭曲，勿受重壓.
*各端子孔的開孔不要過小，特別是HDMI 端子開孔，以免安裝時整機變形導致擠壓端子.
*本板和配套的模塊板之間的連接線不可過長，否則可能會影響性能和圖像質量.
*整機內部配線合理，各連接線盡可能不要直接從PCB 板上穿越，特別是從主芯片上方穿越，以免影響整機EMC 的性能.
*為了整機達到更好的EMC 效果，建議主板和屏之間連接的LVDS 雙絞緊密，盡可能采取屏蔽線，有條件的在靠近板端的線上穿上磁環.
*主板的HDMI 和HDCP 都已經通過相關認證，但只是內部標準測試認證，如果您需要合法使用HEMI 和HDCP功能，請自行到相關協會申請成為會員.
*本產品在板卡和外包裝上都有ROHS 標識，符合ROHS 標準.
*如果要使用拼接功能，請?zhí)崆罢f(shuō)明
功能
? 全硬件構架，采用全新專業拼接芯片設計，無CPU 和操作系統；
? 多總線并行處理，處理功能強大；
? 啟動時間小于5 秒鐘，啟動迅速；
? 無病毒感染風險，安全性好；
? 集成多路視頻信號源種類：HDMI、DVI 、VGA、CVBS、USB。
? 復合視頻可以環出。
? 內嵌3D視頻亮色分離電路單元,
? 內嵌3D逐行處理及幀頻歸一轉化電路單元,
? 內嵌3D數字信號降噪單元,
? 內嵌固件智能升級系統，
? 單元可支持驅動到1920X1080的液晶屏
? RS232 串口遠程控制；每單元支持兩路RS232 環出
? 可全天24小時持續工作；
? 操作方便，配合拼接控制軟件可以靈活的對系統進行操作，綠色軟件無需安裝。
? 可開放底層通訊協議，便于用戶靈活采用第三方中控系統或自行
編制軟件構造大屏幕工程系統。
